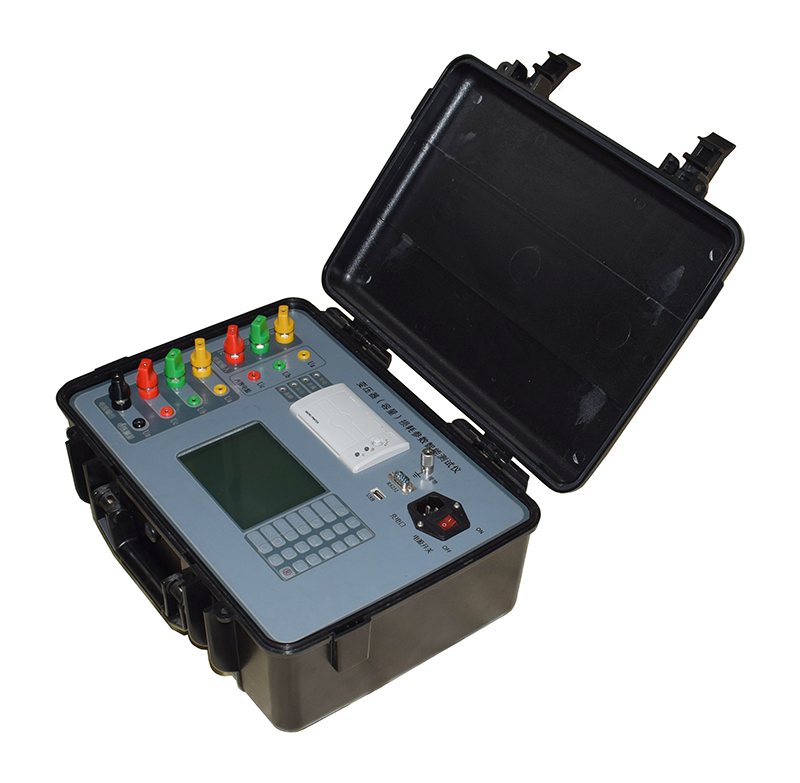

变压器（容量）损耗参数智能测试仪是我公司最新推出的集变压器容量、型号（水平代号）判定、（单、三相）变压器空载损耗、负载损耗参数一体化的综合测试设备。仪器可以在没有外部交流电源的条件下，利用仪器内置高能锂电池通过数字合成逆变技术输出低压三相工频正弦波交流电源，进行变压器容量判定及负载损耗参数的测试。仪器具有电池剩余电量监测功能，以防止电池过放电，延长电池的使用寿命。它自带高效能可充电锂电池，不用外接电源即可工作，充电一次可连续测量100台次以上的变压器。在对变压器容量判定和测量变压器的负载损耗时不需要外接三相测试电源及调压器等辅助设备，简化了接线，大大提高了工作效率。

 我们对变压器容量判定采用三元素法原则判定，即以阻抗电压和负载损耗为主，空载损耗为辅，经过实践证明此方法对变压器容量的判定准确率要比采用其他产品所使用的二元素法和单元素法高许多，可以达到99.8％以上。仪器主要通过测试和解析变压器试验的结果（空载损耗、负载损耗和阻抗电压）与相关国标和行标偏差来判定变压器的容量和（型号）水平代号。对无励磁调压变压器无论变压器的高压侧在任意档位下都可准确依据国标规定值进行容量判定，结果准确率达100%。

仪器自身可为测试部分提供工作电源，无需外部供电,使变压器容量及损耗参数的测试试验更为方便快捷。它相当于二种设备：有源变压器容量测试仪+变压器损耗参数测试仪。

可测量单、三相变压器的空载损耗、空载电流百分数、负载损耗、阻抗电压等参数，同时测量单、三相电压真有效值，单、三相平均电压值，单、三相电流真有效值，各相有功功率、总功率，各相无功功率、总无功，各分相功率因数、平均功率因数，电源频率。

1.仪器可输出三相正弦波工频逆变电源，在没有外部交流电源条件下可进行变压器容量判定试验，并自动判断出变压器容量。

2.仪器可进行单相、三相电弧炉变压器及特种变压器的容量判断。

3.为方便测量, 保证变压器安全运行，可以在非额定分接档位进行变压器容量的测定。

4.本仪器对6-35kV/0.4kV系列国标规范的标准配电变压器进行测试时，不必输入变压器的任何铭牌参数，只需确定变压器的高压侧额定电压及对应分接档位、试验温度信息，仪器凭借内部设置的数据库及根据变压器负载试验测得的负载损耗及阻抗电压的数据，自行判定变压器的标准容量。

5.可进行单相-D9、D10、D11、D15；三相油浸式- S9、S10、S11、S12、S13、S15；三相干式- SC(B)9/A组、SC(B)10/ A组、SC(B)9/B组、SC(B)10 /B组、SC(B)15 组所有标准系列6-35 kV/0.4kV级配电变压器空、负载损耗参数与标准对比偏差，容量及水平代号（型号）的判定。

6.为满足用户对电炉变等特种变压器及其他非国标系列的变压器容量进行判定，仪器设置了非标变压器容量判定程序。

7.对某些不具备三相交流电源的试验场所，需要判定变压器的型号（水平代号）时，可选择购置DS-5变压器损耗测试专用电源，即采用单相交流电源（220V）经专用电源转换升压至2*231V-Y/Yn11（400V-D/Yn11）进行变压器空载损耗及型号（水平代号）的判定。

8.本仪器可测量单、三相变压器的空载损耗、空载电流百分数、负载损耗、阻抗电压等参数，同时测量单、三相电压真有效值，单、三相平均电压值，单、三相电流真有效值，各相有功功率、总功率，各相无功功率、总无功，各分相功率因数、平均功率因数，电源频率。

9.本仪器可与DS-5变压器损耗测试专用电源配套使用，用单相法三次分相测量三相变压器单相特性参数，计算出变压器三相特性参数，三次分相测量结果分别存储在同一序号下，掉电不丢失。

10.空载试验时可设定自动（或手动）采样电压，空载损耗按照低压侧额定电压（400V）捕捉采样，仪器自动对空载试验的电压及频率进行校正计算并与国标对照误差。

11.负载试验可进行降低电流下的测量，可设定自动（或手动）采样电流，按照国标相关规定，在施加试验电流为额定电流的25%、50%、100%时自动捕捉测试电流，并自动将试验电流下的损耗参数折算到额定电流及标准温度下并与国标对照误差。

12.仪器据不同类型的变压器自动将负载损耗、阻抗电压等试验结果折算到标准温度下（油浸式-75℃、干式-100℃、120℃、145℃）。

13.为考核变压器设计水平、制作工艺，仪器增设了测试变压器附加损耗、电阻损耗、负载损耗功能，为提高设计、制作工艺提供了真实、准确的损耗分布数据。

14.仪器具有电压、电流量程自动切换，并可外接CT、PT进行大型变压器的测量，所有数据显示直读值。

15.仪器内置RS232和优盘USB接口，方便对仪器内置测试程序进行升级，可将测试数据导入到优盘，可分别将“工频测量数据”、“BYQ（变压器损耗参数数据）数据”、“容量/型号判定数据”分类导入到优盘进行变压器试验报告编辑。

16.可保存1000台变压器的空载、负载试验数据和测试结果，掉电不丢失，可随时查阅、打印试验数据。

17.采用高速热敏打印机，可现场打印变压器全部的试验数据和测试结果。

18.仪器可采用双电源工作，可用仪器内部高能锂电池供电，也可由外部交流220V电源供电。

电压量程：0～750V（有效值/平均值）  误差＜±（0.2%读数+2个字）

电流量程：0～75A（有效值）         误差＜±（0.2%读数+2个字）

工频频率：45～65  Hz               误差＜±（0.2% 读数+2个字）

功率测量：COSΦ= 0.5～1.0       误差＜±（0.5%读数+5个字）

                 COSΦ= 0.2～0.5       误差＜±（1.0% 读数+5个字）

其他技术参数指标：

工作环境温度：-20～55 ℃      相对湿度： ≤ 85  %

仪器工作电源：AC  187V～242V  频 率：50Hz±1Hz

仪器外形尺寸：415×290×190（mm）重 量: 约 9 kg
