DS-2030 三相一次通流通压模拟带负荷向量试验装置
依据国网公司近期下发的《负荷模拟式继电保护向量检查试验导则》技术要求，新建、扩建、改建变电站、换流站、发电厂及新能源场站、升压站正式投运前应进行继电保护向量检查试验。本模拟带负荷继电保护向量检测装置，根据系统一次接线方式选择大电流、高电压接入点，试验现场无需对一次接线做任何调整（包括变压器临时断引线）就可模拟一次回路各种三相对称、不对称向量，用于变电站内母线差动及变压器的带负荷差动保护向量检查，装置可同时输出工频高电压、大电流到变电站的一次设备，检查母差保护、线路保护、测控装置、计量装置、录波装置等二次设备的向量正确性。配置高精度无线相位伏安表对变压器差动保护二次回路进行正确性验证及六角向量图的绘制。满足智能变电站合并单元和常规变电站互感器二次接线的变比、极性、相位等检测。

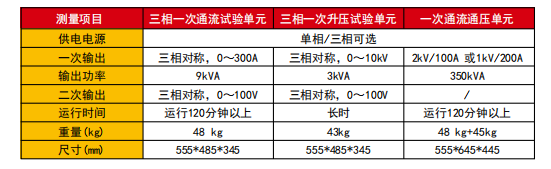

(1) 采用模块化结构，各单元模块采用航空拉杆滚塑机箱，体积小、重量轻，方便现场移动使用。
(2) 一次通流通压单元显示屏采用12寸高亮度彩色触摸屏，宽视角，阳光下可视，图形化界面，所有
信息同屏显示，操作简便。一次通流通压单元，可输出2kV/100A 或1 kV /200A的试验电流，
满足全站母线通压、检查各电压等级多条母线PT的相序、相位核验，一次试验就可完成高阻抗主
变差动及线路差动向量检查。
(3) 三相一次通流试验单元采用7寸高亮度彩色触摸屏，既可输出三相对称300A大电流，同屏显示三相
电流幅值及相位关系，又可输出三相二次电压，方便对保护装置二次施加电压基准。
(4) 三相一次升压试验单元采用7寸高亮度彩色触摸屏，输出三相对称10kV高电压或输出三相二次电压
，同屏显示三相电压及相位关系。
(5) 通流试验单元与升压试验单元具备同频移相输出功能，方便现场试验电压与试验电流同步施加，
实现多间隔保护向量检查。
(6) 对于变电站扩建的新建间隔回路的电压、电流方向校核，设备具备与电网频率同步功能，只需施
加电流并移相调整就可校核保护装置电压与电流的向量关系。
(7) 可选配APP手持平板操作，各单元间具备WIFI和蓝牙无线传输。满足国网技术规约，具有数据上传
功能。
